第二部分 判断推理能力(共30题，参考时限35分钟)判断推理能力部分包括四种类型的题目上，均为单项选择题。每小题给出的4个选项中，只有1项是最符合题意的，请将正确选项选出，并在答题卡上将相应的字母涂黑。不选或错选，该题均不得分。
一、科学推理(26—30题)：综合运用自然科学原理进行分析判断，选出最符合题意的答案。

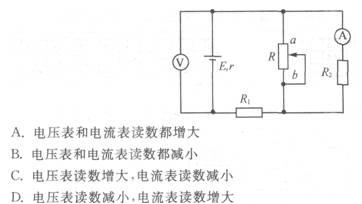

第26题 电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路。当滑动变阻器的触头由中点滑向b端时，下列说法正确的是( )。
【正确答案】A
解析：
触头滑向b时，阻值R增大，回路的总电阻增大，所以回路的总电流减小，路端电压U增大，所以电压表的示数增大;由于回路总电流减小，故R1的电压减少，结合路端电压增大得知电阻R2的电压增大，故R2的电流增大，电流表示数增大，故应选A。

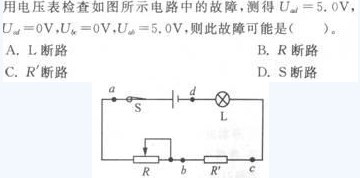

第27题
【正确答案】B
解析：
用电压表检查电路时，如电压表有示数，则表明电压表跨接的电路部分断路，由Uad=Uab=5.0V，可以判断R断路。

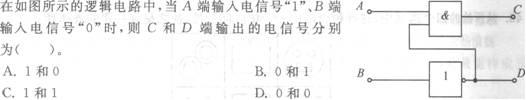

第28题
【正确答案】C
解析：
对于“非门”，B端输入信号“0”时，D端输出信号“1”;对于“与门”，输入信号均为“1”，则C端输出信号为“1”，故C项正确。
第29题 如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒
【正确答案】A
解析：
在金属棒PQ进入磁场区域之前或出磁场后，棒上均不会产生感应电动势，D项错误。在磁场中运动时，感应电动势E=B1v，与时间无关，保持不变，故A选项正确。
